Die Dreieckschaltung ist eine wichtige Verbindungsmethode für Drehstrommotoren, bei der die drei Wicklungen in einer geschlossenen Schleife angeordnet sind. Diese Schaltung ermöglicht es, dass jede Wicklung die volle Spannung von 400 V erhält, was zu einer höheren Leistung und einem höheren Stromverbrauch führt. Im Vergleich zur Sternschaltung gibt es keinen gemeinsamen Punkt, an dem ein Neutralleiter angeschlossen werden könnte. Dies macht die Dreieckschaltung besonders geeignet für leistungsstarke elektrische Maschinen, die eine hohe Leistung erfordern.
Bei der Verwendung der Dreieckschaltung ist es wichtig, dass der Motor für die entsprechende Spannung ausgelegt ist. Ein Motor, der für 230 V ausgelegt ist, könnte bei einer Anschlussspannung von 400 V ernsthaft beschädigt werden. Diese Schaltung wird häufig in industriellen Anwendungen eingesetzt, wo das gesamte Anlaufmoment sofort verfügbar ist, jedoch auch hohe Anlaufströme erzeugt werden können, die das Stromnetz stark belasten.
Wesentliche Informationen:
- Die Dreieckschaltung verbindet die Wicklungen eines Drehstrommotors in einer geschlossenen Schleife.
- Jede Wicklung erhält die volle Spannung von 400 V, was die Leistung erhöht.
- Im Gegensatz zur Sternschaltung gibt es keinen gemeinsamen Neutralleiter.
- Geeignet für leistungsstarke Maschinen, die hohe Leistung benötigen.
- Motoren müssen für die jeweilige Spannung ausgelegt sein, um Schäden zu vermeiden.
- Hohe Anlaufströme können das Stromnetz stark belasten.
Die Grundlagen der Dreieckschaltung: Funktionsweise und Aufbau
Die Dreieckschaltung ist eine wichtige Verbindungsmethode für Drehstrommotoren, bei der die Wicklungen in einer geschlossenen Schleife angeordnet sind. Dabei wird das Ende einer Wicklung mit dem Anfang der nächsten verbunden, sodass die Form eines Dreiecks entsteht. Diese Anordnung ermöglicht es, dass die Außenleiter (L1, L2, L3) an die Eckpunkte des Dreiecks (U1, V1, W1) angeschlossen werden. Durch diese Verbindung wird die volle Spannung von 400 V an jeder Wicklung angelegt, was zu einer erhöhten Leistung und höheren Stromaufnahme führt.
Ein entscheidender Vorteil der Dreieckschaltung ist, dass sie häufig in leistungsstarken elektrischen Maschinen eingesetzt wird. Im Gegensatz zur Sternschaltung, bei der ein gemeinsamer Sternpunkt existiert, gibt es bei der Dreieckschaltung keinen Neutralleiter. Dies bedeutet, dass die Dreieckschaltung besonders für Anwendungen geeignet ist, bei denen hohe Leistungen erforderlich sind. Wichtig ist, dass der Motor für die jeweilige Spannung ausgelegt ist, da ein Motor, der für 230 V ausgelegt ist, bei einer Anschlussspannung von 400 V beschädigt werden könnte.

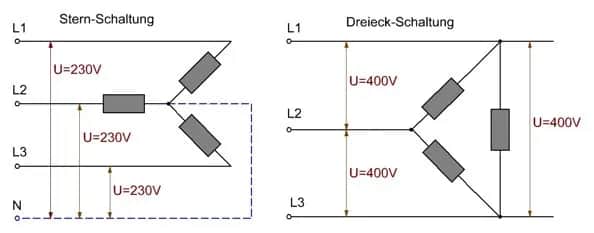

Dreieckschaltung im Vergleich zur Sternschaltung: Unterschiede verstehen
Die Unterschiede zwischen der Dreieckschaltung und der Sternschaltung sind entscheidend für das Verständnis ihrer jeweiligen Anwendungen. Während die Dreieckschaltung eine höhere Spannung und Leistung ermöglicht, bietet die Sternschaltung den Vorteil eines geringeren Anlaufstroms und einer besseren Kontrolle bei niedrigeren Spannungen. In der Dreieckschaltung fließt der Strom direkt durch die Wicklungen, was die Leistung erhöht, während in der Sternschaltung der Strom aufgeteilt wird, was die Belastung für den Motor reduziert. Diese Unterschiede machen jede Schaltung für spezifische Anwendungen geeignet.
| Merkmal | Dreieckschaltung | Sternschaltung |
|---|---|---|
| Spannung pro Wicklung | 400 V | 230 V |
| Anlaufstrom | Hoch (bis zum 8-fachen des Nennstroms) | Niedrig |
| Leistung | Höher | Geringer |
Vorteile der Dreieckschaltung: Höhere Leistung und Effizienz erzielen
Die Dreieckschaltung bietet zahlreiche Vorteile, insbesondere wenn es um die Leistung und Effizienz von Drehstrommotoren geht. Durch die Verbindung der Wicklungen in einer geschlossenen Schleife können Motoren eine erhöhte Leistung erzeugen, was sie ideal für industrielle Anwendungen macht. Ein weiterer Vorteil ist die Möglichkeit, dass jede Wicklung die volle Spannung von 400 V erhält, was die Effizienz steigert. Diese Schaltung ermöglicht eine bessere Nutzung der elektrischen Energie, was zu einer geringeren Energieverschwendung führt.
- Die Dreieckschaltung ermöglicht eine höhere Leistungsabgabe, was in Anwendungen wie der Hochdruckpumpe von XYZ Industries deutlich wird.
- Die Schaltung führt zu einer besseren Effizienz bei der Nutzung von Energie, wie bei der Industrieroboter von ABC Robotics, die für ihre präzise Steuerung bekannt sind.
- Ein sofort verfügbares Anlaufmoment, das in Maschinen wie der Förderanlage von DEF Logistics genutzt wird, verbessert die Produktivität.
Anwendungen der Dreieckschaltung in der Elektrotechnik
Die Dreieckschaltung findet in der Elektrotechnik breite Anwendung, insbesondere in industriellen Umgebungen. Sie wird häufig in leistungsstarken Maschinen eingesetzt, die eine hohe Effizienz und Leistung erfordern. Beispiele sind große Elektromotoren, die in der Fertigung und im Transportwesen verwendet werden. Diese Motoren sind oft so konzipiert, dass sie unter hohen Belastungen arbeiten, was die Dreieckschaltung zu einer bevorzugten Wahl macht.
Ein weiteres Beispiel für die Anwendung der Dreieckschaltung ist in Pumpensystemen, wo eine konstante Leistung erforderlich ist. Diese Systeme nutzen die Vorteile der Dreieckschaltung, um gleichmäßige und zuverlässige Betriebsbedingungen zu gewährleisten. Auch in Kompressoren und anderen großen Maschinen wird die Dreieckschaltung verwendet, um die Effizienz zu maximieren und die Betriebskosten zu minimieren.
Einsatzmöglichkeiten in industriellen Motoren: Beispiele und Vorteile
Die Dreieckschaltung wird in einer Vielzahl von industriellen Motoren eingesetzt, um die Leistung und Effizienz zu maximieren. Besonders in Anwendungen, bei denen hohe Drehmomente und Leistung erforderlich sind, ist diese Schaltung von Vorteil. Beispiele hierfür sind große Elektromotoren, die in Förderanlagen, Pumpen und Kompressoren verwendet werden. Diese Motoren profitieren von der höheren Spannung, die durch die Dreieckschaltung bereitgestellt wird, was zu einer verbesserten Leistung und Energieeffizienz führt.
| Motor | Leistung (kW) | Anwendung | Vorteile |
|---|---|---|---|
| Siemens 1LA7083-1AA | 75 | Förderanlage | Hohe Leistung und Zuverlässigkeit |
| ABB M3AA 160L | 132 | Pumpe | Verbesserte Energieeffizienz |
| Schneider Electric Lexium 32 | 45 | Kompressor | Erhöhtes Anlaufmoment |
Dreieckschaltung bei verschiedenen Spannungslevels: Wichtige Überlegungen
Die Verwendung der Dreieckschaltung ist stark abhängig von den Spannungsebenen, die in einem bestimmten System zur Verfügung stehen. Bei einer Netzspannung von 400 V ist diese Schaltung optimal, da jede Wicklung die volle Spannung erhält. Es ist jedoch entscheidend, die richtige Spannung für den Motor auszuwählen, um Überlastungen und mögliche Schäden zu vermeiden. Motoren, die für niedrigere Spannungen ausgelegt sind, können bei einer zu hohen Spannung beschädigt werden, was die Bedeutung der richtigen Auswahl unterstreicht.
Mehr lesen: Die besten Boxspringbetten mit Motor im Test: Top Modelle 2023
Herausforderungen und Risiken der Dreieckschaltung im Betrieb
Die Dreieckschaltung birgt einige Herausforderungen und Risiken, die bei ihrem Betrieb berücksichtigt werden müssen. Eine der größten Herausforderungen sind die hohen Anlaufströme, die bei der Inbetriebnahme von Motoren entstehen. Diese Anlaufströme können bis zu achtmal höher sein als der Nennstrom, was zu einer erheblichen Belastung des Stromnetzes führen kann. Dies kann nicht nur die Leistung der elektrischen Anlage beeinträchtigen, sondern auch zu einem vorzeitigen Verschleiß der elektrischen Komponenten führen.
Um diese Herausforderungen zu bewältigen, ist es wichtig, geeignete Maßnahmen zu ergreifen. Eine Möglichkeit besteht darin, sanfte Anlauftechniken zu verwenden, um die Anlaufströme zu reduzieren. Auch die Implementierung von Frequenzumrichtern kann helfen, die Stromaufnahme während des Anlaufens zu kontrollieren. Es ist entscheidend, die elektrischen Systeme so zu planen, dass sie die hohen Anlaufströme verkraften können, um Ausfälle und Schäden zu vermeiden.
Anlaufstrom und dessen Auswirkungen auf das Stromnetz
Die hohen Anlaufströme, die mit der Dreieckschaltung verbunden sind, haben erhebliche Auswirkungen auf das Stromnetz. Wenn Motoren mit einer Dreieckschaltung gestartet werden, fließt ein sehr hoher Strom, der zu Spannungseinbrüchen im Netz führen kann. Diese Spannungseinbrüche können andere angeschlossene Geräte beeinträchtigen und zu einem instabilen Betrieb führen. In industriellen Umgebungen kann dies die Produktivität verringern und zu unerwarteten Ausfallzeiten führen.
Fehlerquellen und deren Vermeidung bei der Dreieckschaltung
Bei der Dreieckschaltung können verschiedene Fehlerquellen auftreten, die den Betrieb von Drehstrommotoren beeinträchtigen. Eine häufige Fehlerquelle ist die falsche Verdrahtung der Wicklungen, die zu einer ungleichmäßigen Lastverteilung führen kann. Dies kann nicht nur die Leistung des Motors verringern, sondern auch zu Überhitzung und Schäden führen. Eine weitere Fehlerquelle ist der hohe Anlaufstrom, der bei der Dreieckschaltung auftritt und zu Spannungseinbrüchen im Stromnetz führen kann.
Um diese Probleme zu vermeiden, ist es wichtig, die Verdrahtung vor der Inbetriebnahme gründlich zu überprüfen. Auch die Verwendung von geeigneten Schutzschaltungen, wie z. B. Überlastschutz und Phasenausfallüberwachung, kann helfen, Schäden zu verhindern. Zudem sollten Motoren, die in einer Dreieckschaltung betrieben werden, regelmäßig gewartet werden, um sicherzustellen, dass sie effizient und sicher arbeiten.
Optimierung der Dreieckschaltung durch moderne Steuerungstechniken
Die Integration von modernen Steuerungstechniken in die Dreieckschaltung kann die Effizienz und Leistung von Drehstrommotoren erheblich verbessern. Eine vielversprechende Methode ist der Einsatz von Frequenzumrichtern, die nicht nur den Anlaufstrom reduzieren, sondern auch eine präzisere Steuerung der Drehzahl ermöglichen. Durch die Anpassung der Frequenz können Motoren in einem optimalen Betriebsbereich arbeiten, was zu einer geringeren Energieverschwendung und einer längeren Lebensdauer der Geräte führt.
Darüber hinaus können intelligente Automatisierungssysteme implementiert werden, um die Überwachung und Wartung von Motoren zu optimieren. Diese Systeme nutzen Sensoren, um Echtzeitdaten zu sammeln und die Betriebsbedingungen kontinuierlich zu analysieren. Solche Ansätze ermöglichen eine vorausschauende Wartung, die potenzielle Probleme frühzeitig erkennt und somit Ausfallzeiten minimiert. Die Kombination dieser Technologien mit der Dreieckschaltung könnte die Effizienz in industriellen Anwendungen revolutionieren und die Betriebskosten signifikant senken.
